試制新品種鋼、冶煉特殊鋼種、開發(fā)高端品種鋼時，我們可以通過測爐渣的成分和堿度來獲得更多準確可靠的數據。本次采用日本理學波長色散X射線熒光光譜儀可快速測定轉爐渣和精煉爐渣中的主要化學成分，通過繪制工作曲線，反應樣品成分分布狀況，作為質量控制的客觀依據，指導煉鋼生產，不斷完善工藝參數。
實驗部分
儀器與試劑
日本理學波長色散X射線熒光
光譜儀（ZSX Primus）
轉爐渣國家標準物質GBW01704~GBW01708
工作曲線繪制

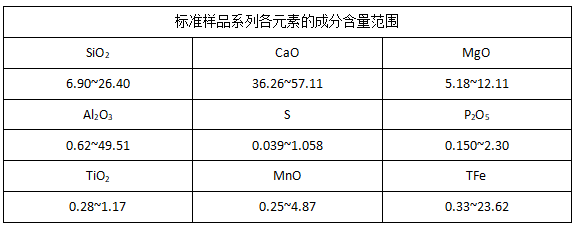

將標準樣品中各元素含量輸入計算機，設定儀器對各種元素的分析條件，測定出已知含量且有一系列梯度的標準樣品的光強值，由光強值和百分濃度含量的對應關系，分別給每個元素繪制工作曲線。由于轉爐渣和精煉爐渣中的S、Al2O3、TFe等含量具有明顯的差異，可依據試樣情況將工作曲線分成高含量段和低含量段，儀器根據檢測到的光強值自動適用于轉爐渣和精煉爐渣。標準樣品系列各元素的成分含量范圍見表1。
試樣分析
利用未知含量試樣分析程序，在設定的分析條件下測定試樣的光強值，通過工作曲線自動計算出元素的含量并顯示出結果。分析結果存于軟件數據庫中，可隨時調用查看和打印。
當試樣中部分元素的成分超出表2的范圍時，通過工作曲線的延伸計算出分析結果。在以后的工作中，通過不斷的添加更有代表性的標準樣品來擴展工作曲線的分析范圍﹐從而提高此方法檢測的準確性。日本理學波長色散X射線熒光光譜儀通過及時和無縫的方式提供準確的結果，具有可靠性、靈活性和易用性。滿足當今實驗室中的任何挑戰(zhàn)。
結果與討論
方法的精密度

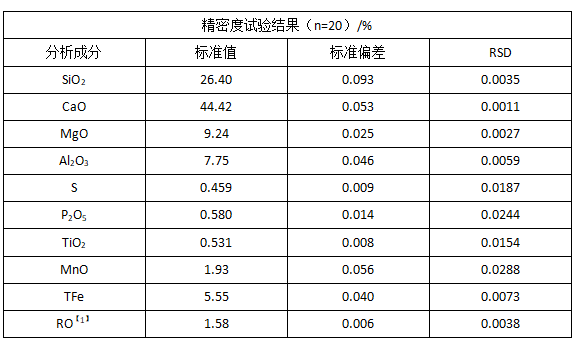

隨機抽取1個轉爐渣國家標準樣品，按儀器工作條件連續(xù)進行20次平行分析，各元素的平均值、標準偏差、相對標準偏差(RSD)見表2。
由表2可知，采用X射線熒光光譜法測定轉爐渣中各元素的含量，相對標準偏差RSD均小于0.30% ，符合精密度的要求。
方法的準確度

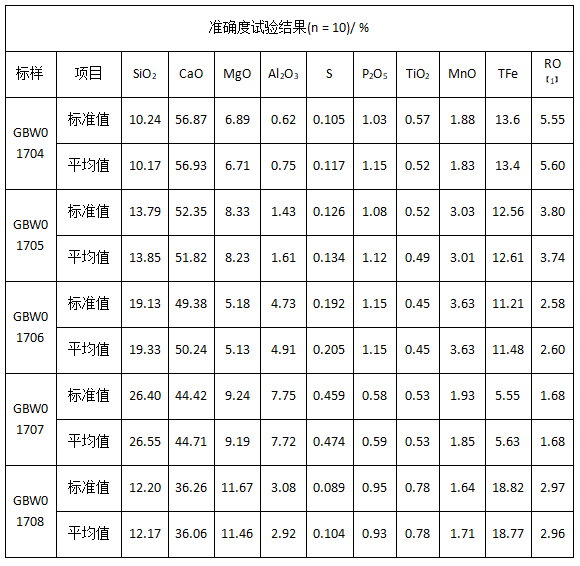

按分析方法對5個轉爐渣國家標準樣品各進行10次分析，10次測定結果的平均值見表3。
從表3數據可知，本方法測定的結果與標準值相吻合，分析結果準確性符合要求。
結論
試驗結果表明，日本理學波長色散X射線熒光光譜儀能較好地測定轉爐渣中主要成分含量。通過對測定數據進行統(tǒng)計分析，可以及時發(fā)現煉鋼過程中存在的問題，并指導煉鋼工藝的優(yōu)化。并且通過它完善的硬件和多任務處理軟件，日本理學波長色散X射線熒光光譜儀提供了有效的元素分析工具，以滿足所有工業(yè)領域的應用需要。
020-87026501
全國服務熱線
掃一掃 微信二維碼
