直讀光譜儀作為一臺專門的金屬材料成分檢測的設(shè)備，可以說直讀光譜儀測的準(zhǔn)不準(zhǔn)，全靠樣品制備質(zhì)量好不好。所以規(guī)范的制樣流程不僅能提升檢測效率，還能延長設(shè)備使用壽命。以下是直讀光譜制樣的核心步驟及注意事項。

一、制樣前的準(zhǔn)備工作

樣品選擇
選取具有代表性的待測材料，避免裂紋、氣孔或夾雜等缺陷。對于異型件（如管材、線材），需切割成適合儀器檢測的規(guī)格（通常直徑≥15mm，厚度≥5mm）。

切割與標(biāo)記
使用砂輪切割機或線切割設(shè)備取樣，注意控制切割溫度，防止局部過熱導(dǎo)致成分偏析。切割后需對樣品進(jìn)行編號并記錄材質(zhì)信息。

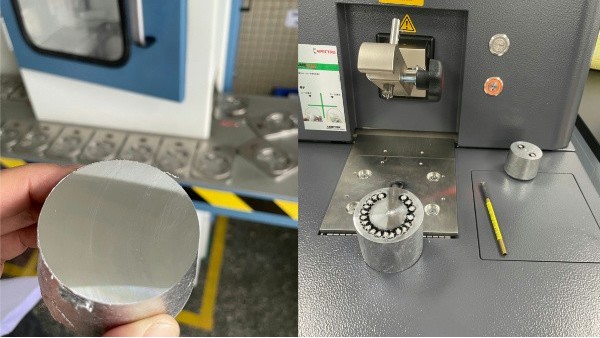

二、樣品表面處理關(guān)鍵步驟

打磨與拋光

用砂輪機或銼刀去除切割面的氧化層，確保露出新鮮金屬表面。

依次使用不同目數(shù)的砂紙（建議從60目逐步過渡到240目）打磨，消除劃痕。

對鋁、銅等軟金屬，推薦使用硬質(zhì)合金磨盤拋光，避免砂紙顆粒嵌入表面。

清潔處理

用無水乙醇或丙酮擦拭樣品表面，去除油污及粉塵。

使用干燥壓縮空氣吹掃，防止殘留物干擾激發(fā)點。

三、特殊材料的制樣技巧

鑄鐵/不銹鋼：建議增加預(yù)磨時間，避免碳化物脫落影響碳元素檢測。

鍍層材料：需完全去除表面鍍層，露出基體材料。

粉末冶金件：需通過壓片機成型后再進(jìn)行表面處理。

四、制樣常見問題與解決方案

五、制樣后的設(shè)備維護(hù)

完成檢測后，需用標(biāo)準(zhǔn)樣品對儀器進(jìn)行標(biāo)準(zhǔn)化校正，并及時清理樣品臺殘留金屬屑。建議每檢測50個樣品后，用專用電極刷清潔激發(fā)槍。

規(guī)范的制樣流程是直讀光譜分析的基礎(chǔ)。通過控制樣品尺寸、表面光潔度及清潔度，可顯著提升檢測重復(fù)性與準(zhǔn)確性。對于不同材質(zhì)的樣品，需針對性調(diào)整制備方案，同時建立標(biāo)準(zhǔn)化操作流程（SOP），確保實驗室檢測質(zhì)量穩(wěn)定可靠。
