目前，直讀光譜儀在鋼鐵，冶金，機械等行業(yè)已日趨普及。而國際上許多著名品牌的直讀光譜儀如斯派克公司等都在儀器出廠時預(yù)制了工作曲線，這大大方便了用戶，也節(jié)約了許多因繪制工作曲線所需的標準樣品。因為儀器預(yù)制了工作曲線，設(shè)定了元素的測量范圍，而在實際分析工作中有時會超出設(shè)定的測量范圍。例如，直讀光譜儀測定鋼中砷的原測量范圍為0.001%-0.075%，而樣品中砷含量高達0.30%。采用化學分析法測定鋼中砷，過程繁瑣，分析周期長。為快速準確地檢測樣品中砷，需要對砷的工作曲線進行擴展。本文就直讀光譜儀工作曲線的擴展（以砷為例）作一簡單的介紹，供同行參考。

1實驗部分

1.1儀器及工作條件

斯派克LAB型直讀光譜儀：火花激發(fā)光源，放電參數(shù)可調(diào)；ZQJD4-0.6型氬氣凈化器。

分析條件：沖洗時間2s，預(yù)燃時間5s，積分時間8s（其中碳5s，其他元素3s）。分析間距：3.4mm；分析線As:189.042nm參比線Fe:187.746nm

1.2試樣制備

由于樣品是中低合金鋼，一般取圓柱形樣品，切取部分圓柱體進行分析。激發(fā)面在粒度為0.35mm的氧化鋁砂紙上磨制后，在儀器上激發(fā)分析。激發(fā)面應(yīng)平整無夾雜裂縫等缺陷。

1.3工作曲線

本儀器使用的工作曲線是持久曲線，采用兩點校準法校準工作曲線。按實驗結(jié)果設(shè)置工作條件，依據(jù)儀器專用軟件，用三十二個標樣值擬和砷的新的工作曲線，砷元素工作曲線的相關(guān)系數(shù)為0.9952。原測定范圍是：0.001%-0.075%，擴展后是：0.001%-0.30%。

2結(jié)果與討論

2.1預(yù)燃時間及積分時間

合適的預(yù)燃時間，是為了獲得靈敏且穩(wěn)定的測定結(jié)果，而積分時間則是計算分析結(jié)果所必需的。本方法按儀器出廠設(shè)置：預(yù)燃時間為5s。積分吧時間為8秒。

2.2砷工作曲線的擴展

預(yù)擴展本儀器工作曲線的檢測范圍，要有標準樣品（本試驗用樣品砷質(zhì)量分數(shù)為0.115%）或經(jīng)準確定值的內(nèi)控樣品（0.30%）。其擴展步驟是：

（1）在直讀光譜儀的擴展程序中-編輯-校準范圍，把原檢測范圍的高限改為0.30.

（2）在直讀光譜儀的擴展程序中→編輯→標樣（calibrationstandards）→列表→新標樣→在樣品類型的calibrationstandards前打上標記→含量中輸入該標樣各元素的質(zhì)量分數(shù)。在proposedstandards欄把該標樣選擇進入selectedstandards欄中，并測定其強度比。

（3）在直讀光譜儀的擴展程序中→回歸→砷，程序會自動進行回歸計算。比較其一次，二次，三次回歸方程的優(yōu)劣，其相關(guān)系數(shù)分別0.9948,0.9952和0.9945.選擇相關(guān)系數(shù)好的二次回歸方程。

2.3校正樣品

在光電直讀光譜儀分析中，基體及第三元素的影響是普遍存在的。本法中的工作曲線已對基體及元素間的干擾進行了校正，為消除或減少其它如冶金工藝，組織結(jié)構(gòu)不同等影響，本方法采用內(nèi)控樣品和標準樣品結(jié)合使用，以提高結(jié)果的準確性。

2.4氬氣純度

氬氣作為本儀器的分析載氣，其純度直接影響分析結(jié)果，氬氣純度應(yīng)在99.994%以上。本方法中對市購氬氣經(jīng)ZQJD4-0.6型氬氣凈化器純化后使用，確保分析結(jié)果。

3樣品分析

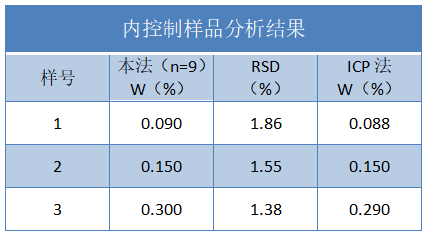

以已制作完成的樣品的激發(fā)面為上電極，鎢電極做下電極，在相應(yīng)的分析程序下，由直接光譜儀測定。用本方法測定內(nèi)控樣品中砷，分析結(jié)果見表1.從表1可以看出，本方法測定值與ICP方法測定值一致，本方法測定誤差符合國際（GB223）允許差要求。

本方法已應(yīng)用于實際生產(chǎn)近兩年，實踐表明：使用該方法可快速，準確地測定鋼中砷元素，能夠滿足公司實際生產(chǎn)的需要；同時擴大了直讀光譜儀測試范圍，為其它類似鋼材的測試打下了基礎(chǔ)。應(yīng)用此法對鋼中鈷和釩的測量范圍進行了擴展：鈷由0.35%擴展到2.0%；釩由2.0擴展到10.0%。
